Комплект учебно-лабораторного оборудования "Гидроавтоматика"

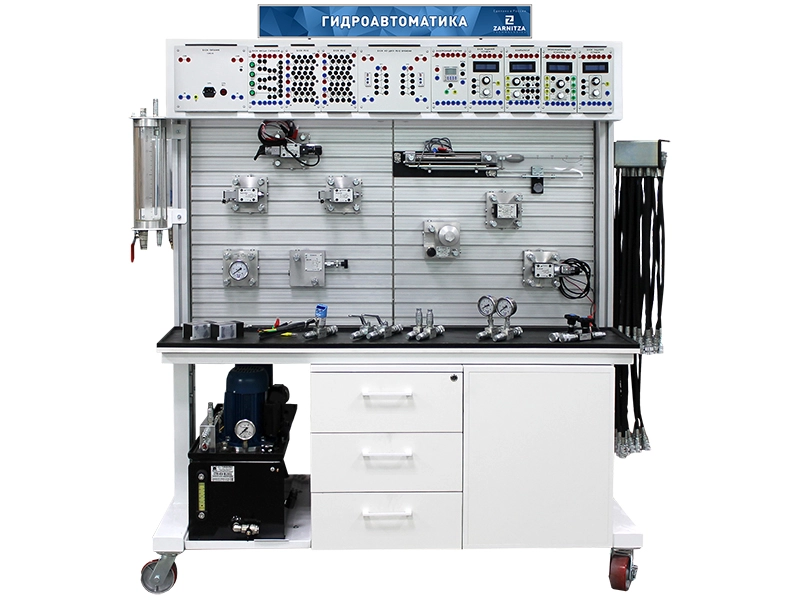

Конструктивно лабораторный стенд состоит из мобильного основания с установленными на столе монтажной панелью и стойкой для крепления электрических блоков управления. Стенд изготовлен в двустороннем исполнении, каждая сторона обеспечивает независимое проведение практических работ.

Стенд позволяет проводить сборку различных гидравлических схем, состоящих из гидроаппаратов, входящих в комплект поставки стенда, а также обеспечивать автоматизированное электроуправление различных элементов, и использовать датчики для определения текущего положения исполнительных элементов и других параметров системы.
На основании стенда закреплена монтажная матрица. Матрица служит для установки и фиксации на ней гидроаппаратов. Гидроаппараты устанавливаются в пазы матрицы и фиксируются в них поворотом рычажных элементов на пластиковом основании гидроаппарата с обеих сторон.

В ящиках расположены ложементы для организации хранения гидроаппаратов.

Комплект учебно-лабораторного оборудования "Гидроавтоматика" предназначен для проведения практических работ по курсам: "Гидроавтоматика", "Поиск и устранение неисправностей в гидравлических системах", "Электрогидроавтоматика", "Пропорциональная гидравлика".

Конструктивно лабораторный стенд состоит из мобильного основания с установленными на столе монтажной панелью и стойкой для крепления электрических блоков управления.

Комплект компонентов "Гидроавтоматика" позволяет проводить практические работы по построению схем и изучению расходных характеристик основных гидроаппаратов: запорно-регулирующей арматуры с ручным управлением, линейных и вращающих приводов. Строить гидравлические схемы, в которых коммутация распределителей осуществляется вручную.

Комплект компонентов "Поиск и устранение неисправностей в гидравлических системах" оснащен дополнительными гидроагрегатами, которые имеют заводские неисправности, по внешнему виду они не отличаются от работающих. Задачей и целью работы слушателя является изучение и сравнение характера работы исправных и неисправных компонентов, а также диагностирование собранных схем с целью поиска неисправных компонентов.

Комплект компонентов "Электрогидроавтоматика" позволяет изучать и проводить работы с гидроаппаратами, имеющими электронное управление, датчиками конечного положения. С помощью электронных блоков строятся электросхемы для управления электрораспределителями, с участием датчиков конечного положения, таких как герконы, индуктивные датчики и электромеханические.

Комплект компонентов "Пропорциональная гидравлика" позволяет проводить изучение принципов работы механизмов и устройств, использующих принципы пропорциональной гидравлики, а также управляющих гидравлических и электрических систем, используемых в автоматизированных производственных процессах.

Оборудование может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков.

Комплектация

1. Мобильное основание стенда.
2. Столешница (2 шт.).
3. Монтажная рама для монтажной плиты.
4. Профилированная монтажная плита (2 шт.).
5. Монтажная рама для электронных блоков (2 шт.).
6. Стационарная тумба (2 шт.).
7. Универсальный кронштейн.
8. Держатель для рукавов высокого давления (2 шт.).
9. Стойка для проводов.
10. Блок питания (2 шт.).
11. Гидравлическая насосная станция.
12. Масло гидравлическое, 40 л.
13. Маслозаливная воронка.
14. Набор лабораторных проводов (2 шт.).
15. Рукав высокого давления, длина 1500 мм (4 шт.).
16. Рукав высокого давления, длина 1000 мм (16 шт.).
17. Рукав высокого давления, длина 600 мм (20 шт.).
18. Устройство сброса давления (2 шт.).
19. Нагрузка для гидроцилиндра,, 9 кг.
20. Монтажный набор для гидроцилиндра (для подвески с грузом).
21. Учебный комплект "Гидроавтоматика" (2 шт.):.

• предохранительный клапан с обратным клапаном;
• регулятор расхода с обратным клапаном;
• дроссель с обратным клапаном;
• управляемый обратный клапан;
• обратный клапан в сборе рукавом высокого давления, длина 1000 мм;
• гидрораспределитель 4/2 с ручным управлением;
• гидрораспределитель 4/3 с ручным управлением, в нейтральном положении обеспечивает сброс давления в рабочих линиях;
• гидрораспределитель 4/3 с ручным управлением, в нейтральном положении происходит блокировка давления во всех линиях;
• отсечной клапан;
• гидроцилиндр двустороннего действия, ход 200 мм, диаметр штока 10 мм, диаметр гильзы 16 мм;
• гидромотор героторного типа;
• тройник;
• коллектор с манометром (2 шт.);
• манометр (3 шт.);
• мерная емкость для гидравлических систем;
• универсальный держатель для мерной емкости (2 шт.);
• защитный экран (для гидроцилиндра).

22. Учебный комплект "Неисправные компоненты для поиска и устранения неисправностей в гидравлических системах" (2 шт.):

• отсечной клапан с введенной неисправностью;
• дроссель с обратным клапаном с введенной неисправностью;
• предохранительный клапан с введенной неисправностью;
• регулятор расхода с введенной неисправностью;
• гидрораспределитель с введенной неисправностью;
• дроссель с введенной неисправностью;
• гидроцилиндр двустороннего действия с введенной неисправностью;
• рукав высокого давления с введенной неисправностью, длина 1000 мм.

23. Учебный комплект "Электрогидроавтоматика" (2 шт.):

• электронный блок ввода сигналов;
• электронный блок с электромеханическими реле (2 шт.);
• блок из двух реле времени;
• мультиметр;
• блок электронного счетчика с предварительной установкой;
• электромеханический датчик конечного положения цилиндра левый;
• электромеханический датчик конечного положения цилиндра правый;
• гидрораспределитель 4/2 с односторонним электромагнитным управлением (моностабильный);
• гидрораспределитель 4/2 с двусторонним электромагнитным управлением (бистабильный);
• гидрораспределитель 4/3 с двусторонним электромагнитным управлением;
• гидроцилиндр двустороннего действия, ход 200 мм, диаметр штока 10 мм, диаметр гильзы 16 мм;
• датчик давления электронного типа, обеспечивает: 1 аналоговый выход (0-10 В), 2 дискретных выхода;
• бесконтактный датчик конечного положения (геркон) (2 шт.);
• крепление геркона на гидроцилиндр (2 шт.);
• тройник;
• бесконтактный датчик положения индуктивный (2 шт.);
• датчик расхода, обеспечивает косвенное измерение расхода, измеряя частоту вращения гидромотора, выход 0…10 В.

24. Учебный комплект "Пропорциональная гидравлика" (2 шт.):

• пропорциональный усилитель;
• блок задания уставок;
• компаратор;
• пропорциональный гидрораспределитель;
• напорный фильтр;
• клапан разности давлений (пропорциональный дроссель);
• пропорциональный предохранительный клапан;
• датчик положения штока гидроцилиндра (потенциометр, устанавливается на гидроцилиндр), выход 0…10 В.

25. Сетевой шнур (2 шт.).
26. Сетевой фильтр.
27. Паспорт изделия.
28. Руководство по эксплуатации.
29. Методические рекомендации по проведению практических работ по темам:

• Гидроавтоматика.
• Электрогидроавтоматика.
• Поиск и устранение неисправностей в гидравлических системах.
• Пропорциональная гидравлика.

Комплект преподавателя. Комплект слушателя (2 шт.).

Дополнительные опции для оснащения стенда

По запросу возможно расширение комплектации стенда датчиками, гидроаппаратами или электронными блоками, не входящими в основной состав стенда, например такими как:

• гидроаккумулятор;
• пропорциональный сервораспределитель;
• пропорциональный распределитель со встроенным усилителем и обратной связью по положению золотника;
• датчик оптический;
• электронный блок с программируемым реле;
• электронный блок с ПЛК;
• электронный блок с контроллером Arduino;
• учебные комплекты по пневмоавтоматике из состава стенда "Пневмоавтоматика" УП6899.

Учебно-методическое пособие по проведению лабораторных работ

Методические рекомендации, сопровождающие стенд, поставляются для каждой тематики в виде брошюры для преподавателя и для слушателя. В брошюре для слушателя для проведения некоторых практических работ предлагается перечень гидроаппаратов, из которых предлагается составить гидро- и электросхемы. В брошюре для преподавателя дана полная информация по собираемым схемам.

Гидроавтоматика:
