Электронный модуль "Датчик цвета"
Датчик определения цвета с подсветкой на базе сенсора TCS34725. Помогает определить цвет предмета в формате RGB, подключается по интерфейсу I2C.
Модуль может использоваться в хобби-проектах по созданию электронных или робототехнических устройств, в которых требуется определять цвет объектов. Модуль прост в использовании ибезопасенблагодаря низкому рабочему напряжению питания.
Описание
Датчик определения цвета с подсветкой на базе сенсора TCS34725. Помогает определить цвет предмета в формате RGB, подключается по интерфейсу I2C.
Модуль может использоваться в хобби-проектах по созданию электронных или робототехнических устройств, в которых требуется определять цвет объектов. Модуль прост в использовании ибезопасенблагодаря низкому рабочему напряжению питания.
Конструкция

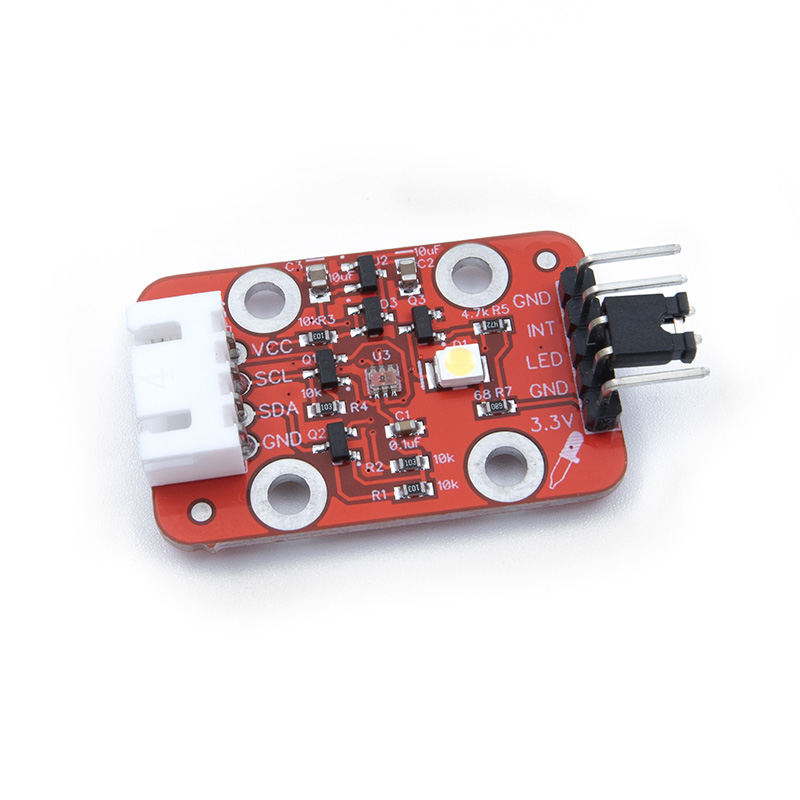

Модуль представляет собой печатную плату размером 36х22, имеющую четыре крепежных отверстия с межосевым расстоянием кратным 16 мм. Наличие отверстий позволяет надежно крепить модуль с помощью установочных стоек и винтов М3 к любым подходящим элементам конструкции собираемого электронного или робототехнического устройства.
Плата оснащена датчиком цвета для определения оттенков предметов, а также большим и мощным светодиодом для подсветки места измерения. На плате установлен унифицированный четырехконтактный разъем для питания и управления платой, а также джампер для включения светодиода.
Подключение
На плате модуля нанесена маркировка с обозначением выводов.
Модуль может быть соединен с контроллером посредством одного стандартного разъема с использованием протоколаI2C. Распиновка белого разъемаXH-2.54-4P:
VCC - питание
SCL- пин передачи данных
SDA-пин передачи данных
GND -земля (общий)
На противоположной стороне платы дополнительно выведен разъем, расширяющий функционал модуля:
GND- земля (общий)
INT - прерывание. Уровень меняется если превышен порог яркости заданный пользователем. По умолчанию не используется.
LED_EN - управление диодом подсветки (включение/выключение)
GND- земля (общий)
3.3V - пониженное питание
