Электронный модуль «Драйвер двигателей L298N»
1. Назначение устройства
Электронный модуль «Драйвер двигателей L298N» (Рис. 1.1) является элементом системы управляющей электроники «Эвольвектор ВЕРТОР» (далее ВЕРТОР). Он выполняет функцию исполнения команд подключенного к нему контроллера по управлению нагрузкой, которую не способен принять на себя контроллер. В частности драйвер позволяет управлять моторами с суммарным током потребления до 3 А (два мотора по 1,5 А). Это позволяет использовать его для создания робототехнических устройств на основеклассических плат Ардуино, в которых требуется управлять подходящими по характеристикам двигателями постоянного тока.

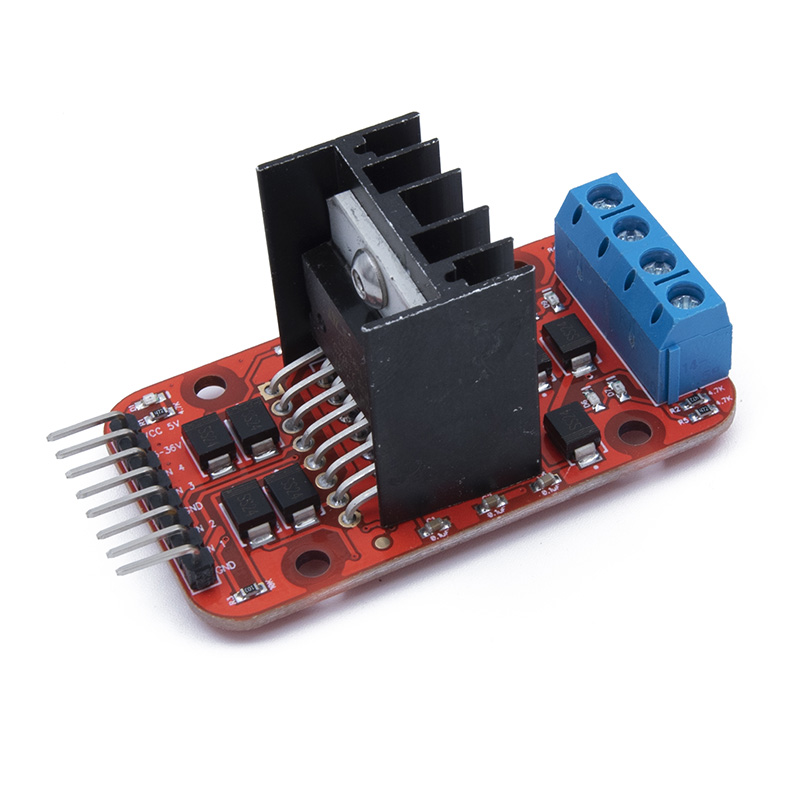

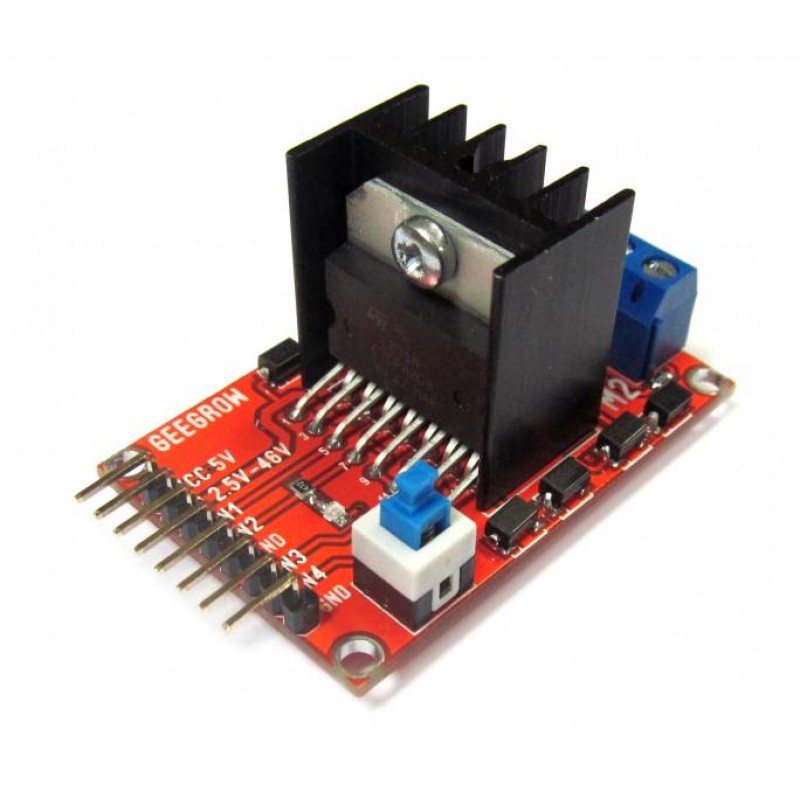

Рис. 1.1
Модуль рассчитан на применение совместно с программируемыми контроллерами и шилдами, входящими в систему ВЕРТОР (подробная информация о системе представлена на сайте https://academy.evolvector.ru).
2. Конструкция модуля и назначение выводов (контактов)
Модуль «Драйвер двигателей L298N» выполнен в форме печатной платы, на которой смонтированы группа штыревых контактов, с помощью которых осуществляется управление подключенной нагрузкой; клеммники для подключения нагрузки; индикатор питания драйвера двигателей; индикаторы подачи сигналов на подключенную нагрузку; микросхема драйвера двигателей L298N, являющаяся основным управляющим элементом модуля (Рис. 2.1)

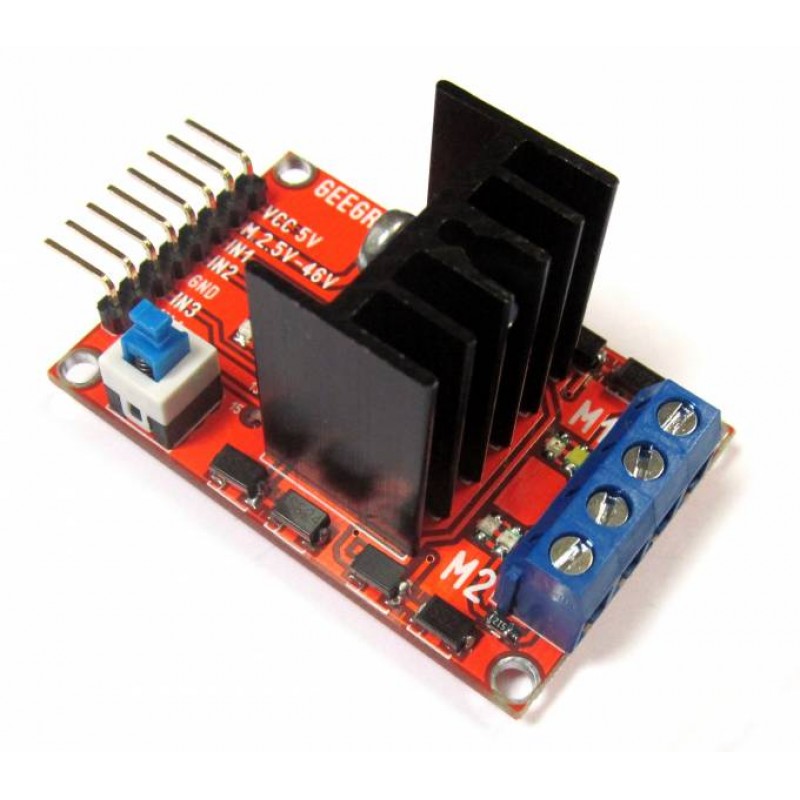

Рис. 2.1
Плата имеет четыре крепежных отверстия под винтМ3. Диаметры крепежных отверстий и физические размеры модуля представлены на рисунке 2.2. По расстоянию между крепежными отверстиями (кратно 8мм) модуль совместим с конструкторами Эвольвектор,LEGO, MakeBlock и может крепиться к их деталям с помощью стоек.
Рис. 2.2
Модуль не является независимым устройством и может работать совместно с контроллерами системы ВЕРТОР или иными контроллерами.
Подключение модуля к контроллеру осуществляется с помощью группы штыревых контактов, имеющих следующее назначение:
VCC- к “+” источника питания контроллера;
MOTOR 4,5-36V- к “+” источника питания батареи;
IN1- подключается к цифровому выводу контроллера с поддержкой ШИМ и предназначен для управления первым контактом (М11 на схеме рис. 3.1а) мотора №1;
IN2- подключается к цифровому выводу контроллера с поддержкой ШИМ и предназначен для управления вторым контактом (М12 на схеме рис. 3.1а) мотора №1;
IN3- подключается к цифровому выводу контроллера с поддержкой ШИМ и предназначен для управления первым контактом (М21 на схеме рис. 3.1а) мотора №2;
IN4- подключается к цифровому выводу контроллера с поддержкой ШИМ и предназначен для управления вторым контактом (М22 на схеме рис. 3.1а) мотора №2;
GND- «земля» (общий провод).
Для указанных контактов на печатной плате модуля нанесена соответствующая маркировка белого цвета.
Подробно о устройстве модуля, его функциях и возможностях рассказано на
Академии Эвольвектор -
