Электронный модуль "Символьный экран I2C"
1. Назначение устройства

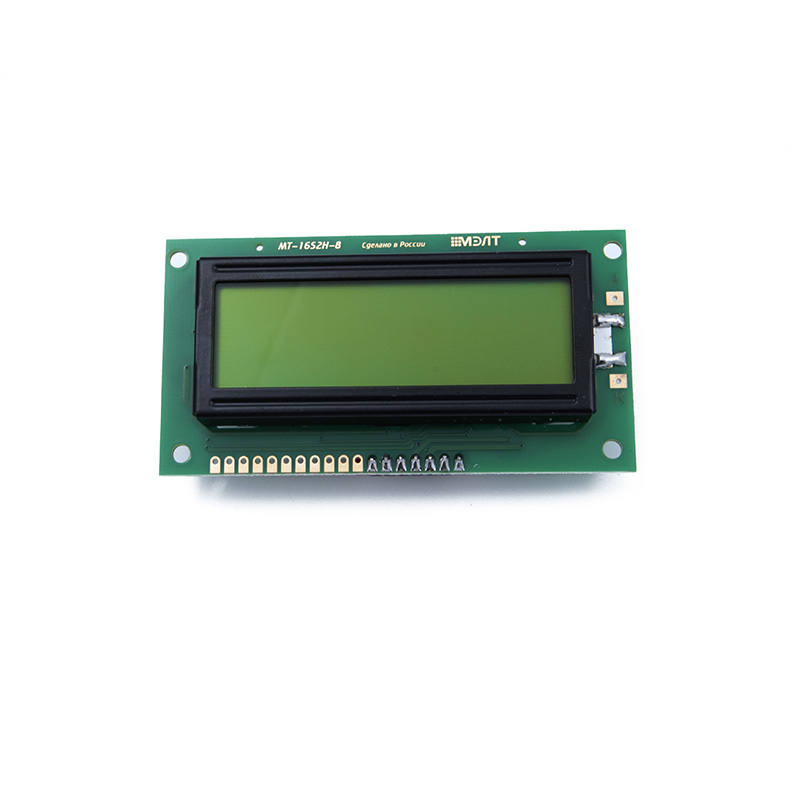

Символьный ЖК индикатор ПЭМ10.011 (Рис. 1.1.) выполнен на основе экрана производства ООО «МЭЛТ» и является элементом системы управляющей электроники «Эвольвектор ВЕРТОР» (далее ВЕРТОР). Устройство предназначено для вывода визуальной текстовой информации различного содержания в процессе работы учебных образовательных моделей.
Ключевой особенностью дисплея, по сравнению с аналогами, является возможность работы с ним по протоколу I2C. С этой целью к выводам экрана припаяна дополнительная плата, с помощью которой обеспечивается его подключение к контроллерам системы ВЕРТОР с применением лишь одного кабеля c вилкой типа XH-2.54-4P.
Описываемое устройство не является автономным и рассчитано на применение совместно с программируемыми контроллерами и шилдами, входящими в систему ВЕРТОР (подробная информация о системе представлена на сайтеhttps://academy.evolvector.ru).
Рис. 1.1
2. Конструкция модуля и назначение выводов (контактов)
Устройство выполнено в форме печатной платы, на которой смонтированы экран 16х2 (2 строки, в каждой из которых по 16 символов) для вывода информации, разъем для подключения экрана к контроллеру и иные электронные компоненты, обеспечивающие работу устройства (Рис. 2.1).
Плата экрана имеет крепежные отверстия под винты М3. Межосевые расстояния между отверстиями и габаритные размеры модуля представлены на рисунке 2.2.
Устройство предусматривает наличие двух разъемов XH-2.54-4P с одинаковым функциональным назначением для подключения символьного экрана к контроллеру. Оба разъема предназначены для подключения экрана к контроллеру и обеспечивают обмен данными с ним по протоколу I2C, в связи с чем его выводы имеют следующее назначение:
VCC - к “+” источника питания контроллера;
SCL - линия для тактирования передачи данных по протоколу I2C;
SDA - линия, по которой непосредственно передаются тактируемые данные по протоколу I2C;
GND - земля (общий провод).
Для указанных контактов на печатной плате модуля нанесена соответствующая маркировка белого цвета.
Рис. 2.1
Рис. 2.2
Подробно о устройстве модуля, его функциях и возможностях рассказано на
Академии Эвольвектор -pem10-011
