ВНИМАНИЕ! Производство Инфракрасной паяльной станции Dinghua DH-G200 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Инфракрасная паяльная станция Dinghua DH-A2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Dinghua DH-G200
| Характеристики инфракрасной паяльной станции | |
| Рабочее напряжение | переменный ток: 220 В ± 10% 50 / 60 Гц |
| Потребляемая мощность | 5 300 Вт |
| Размеры BGA чипов | от 2 мм х 2 мм до 50 мм х 50 мм |
| Размеры печатной платы | макс: 400 мм х 380 мм мин: 22 мм х 22 мм |
| Дополнительные держатели для платы | есть |
| Подсветка рабочей зоны | одна лампа |
| Хранение термопрофилей | есть |
| Применение | свинцовая и бессвинцовая пайки |
| Позиционирование | V-образный паз с фиксирующими винтами, регулировка по осям X, Y, а так же выставление угла R с помощью микрометра, функция микро-регулировки, точность позиционирования ± 0,01 мм |
| Контроль температуры | К-термопара, замкнутый контур, точность поддержания ± 1°С |
| Управление | высокочувствительный модуль контроля температуры, сенсорный экран, контроллер PLC |
| Точная оптическая система позиционирования | увеличение компонентов от 10 до 100 раз, видеокамера CCD с высоким разрешением и цветопередачей |
| Интерфейс для подключения к компьютеру | USB 2.0 |
| Охлаждение | перекрестный вентилятор |
| Защита от перегрева | есть |
| Звуковое оповещение | есть |
| Вакуумный пинцет | есть |
| Функция аварийной остановки | есть |
| Характеристики верхнего нагревателя | |
| Тип нагревателя | термовоздушный |
| Мощность нагревателя | 1 200 Вт |
| Позиционирование нагревателя | одна степень свободы |
| Характеристики нижнего нагревателя | |
| Тип нагревателя | термовоздушный |
| Мощность нагревателя | 1 200 Вт |
| Характеристики ИК подогревателя | |
| Тип нагревателя | инфракрасный |
| Размеры нагревателя | 250 мм х 340 мм |
| Мощность нагревателя | 2 700 Вт |
| Общие характеристики | |
| Язык интерфейса | английский |
| Цвет | черный |
| Дисплей | HD дисплей, 7 дюймов |
| Габариты | 550 мм х 580 мм х 720 мм |
| Вес нетто | 60 кг |
| Комплектация | инфракрасная станция Dinghua DH-G200 – 1 шт. |
| монитор – 1 шт. сменные насадки для нижнего нагревателя 34 мм х 34 мм, 55 мм х 55 мм – 2 шт. сменные насадки для верхнего нагревателя 31 мм х 31 мм, 38 мм х 38 мм, 41 мм х 41 мм – 3 шт. датчик-термопара – 1 шт. вакуумная присоска – 1 шт. кисточка – 1 шт. крепежный винт – 6 шт. опорный винт – 4 шт. универсальное крепление – 6 шт. инструкция – 1 шт. диск – 1 шт. | |
Инфракрасная паяльная станция Dinghua DH-G200 с оптической системой позиционирования
Инфракрасный ремонтный центр Dinghua DH-G200 предназначен для стандартной и бессвинцовой пайки в промышленных и лабораторных условиях. Он специально разработан для работы с наиболее сложными печатными узлами, выполненными на многослойных печатных платах, и позволяет производить монтаж и демонтаж различных радиокомпонентов, а также микросхем с малым шагом в корпусах BGA. Инфракрасная станция сочетает в себе все преимущества гибридной технологии: верхнего и нижнего термовоздушных нагревателей и ИК подогревателя. Высокая мощность нагревателей гарантируют равномерный нагрев широкоформатных плат, как по площади, так и по толщине.
Решив купить инфракрасную паяльную станцию Dinghua DH-G200, Вы получаете универсальный ремонтный комплекс для монтажа и демонтажа BGA/PGA на больших платах, обладающий следующими преимуществами:
- Три независимые температурные зоны: термовоздушные нагреватели сверху и снизу в сочетании с нижним ИК подогревателем. Все предлагаемые сопла свободно вращаются и имеют магнитную фиксацию, что позволяет осуществлять быструю установку и смену. Скорость подачи горячего воздуха верхнего нагревателя можно регулировать. Комбинированная теплопередача предоставляет особые удобства для ремонтных работ с самыми разнообразными компонентами поверхностного монтажа (SMD), включая микросхемы BGA.
- Станция оснащена гибким приспособлением для фиксации печатной платы с V-образными пазами, исключающим деформации в процессе нагрева и остывания, и предоставляет возможность работать с любым размером корпуса BGA. Адаптивные регулировки по осям X, Y дают возможность легко и быстро позиционировать печатную плату относительно термостола и верхнего нагревателя.
- Высокоточная оптическая система позиционирования установки с увеличением до 100 раз, высоким разрешением и широким цветовым спектром, а также микро-регулировкой и автофокусом, позволяет производить операцию монтажа просто и легко. Оператор на встроенном мониторе может одновременно видеть контактные площадки на плате и выводы компонента. Совмещение их на мониторе гарантирует точную установку компонента. Регулировка производится с применением микрометра, что позволяет добиться точности позиционирования в пределах ± 0,01 мм.
- Выносной датчик температуры с обратной связью и автоматической системой компенсации температуры в сочетании с PLC-модулем позволяют отслеживать температуру в реальном времени, одновременно выстраивая температурную кривую для последующего анализа.
- Выдвижная панель управления с цветным высокочувствительным сенсорным экраном, позволяет задавать несколько групп профилей, изменяемых по паролю, а так же может задавать термопрофили, оснащённые функцией мгновенного анализа кривой температуры. Управление ремонтным центром может осуществляться через ПК при подключении по USB-интерфейсу.
- Программное обеспечение с простым и удобным интерфейсом позволяет точно программировать профили монтажа и демонтажа элементов BGA, CCGA, QFN, CSP, LGA, SMD и т.д. Температура задается в 8 зонах, в которых постоянно осуществляется контроль. Возможность настройки и сохранения параметра термопрофиля для разных типов микросхем, позволяет ускорить процесс работы.
- После окончания работы система издает звуковой сигнал и запускает вентилятор охлаждающий место пайки до полного остывания припоя. А встроенный вакуумный «пинцет» позволяет быстро захватывать элементы, что обеспечивает высокую производительность.
- В случае нештатной ситуации происходит аварийная остановка.
Рисунок 1. Общий вид нагревателей.

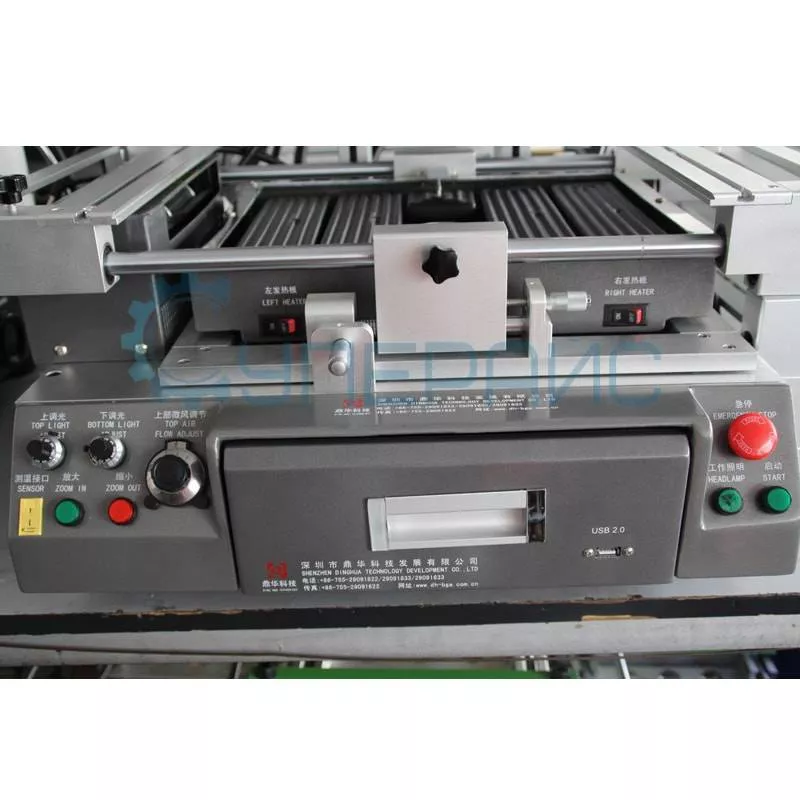

Рисунок 2, 3. Система фиксации платы.
Рисунок 4. Оптическая система позиционирования.

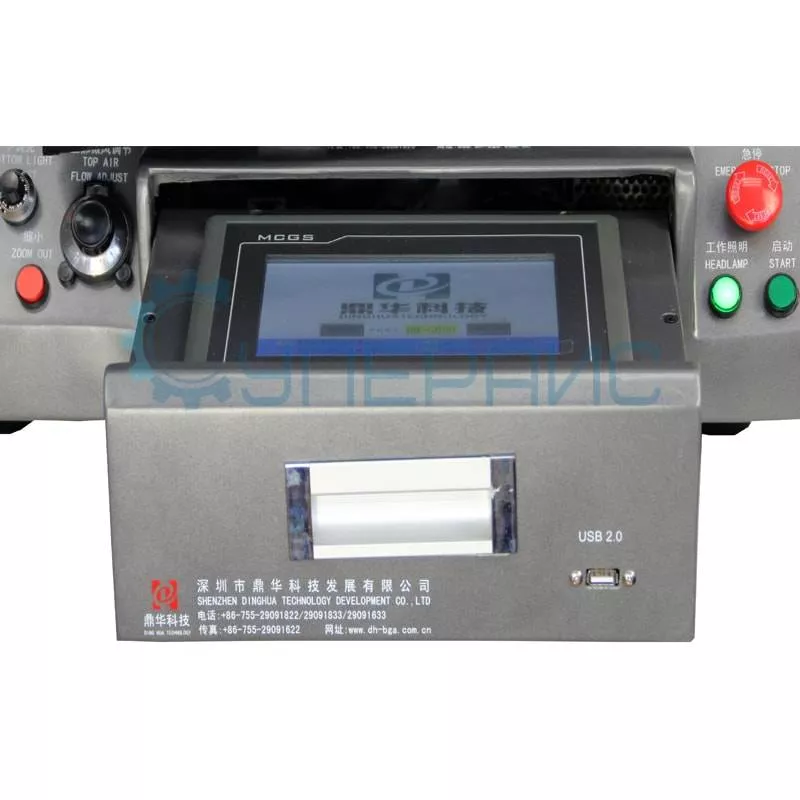

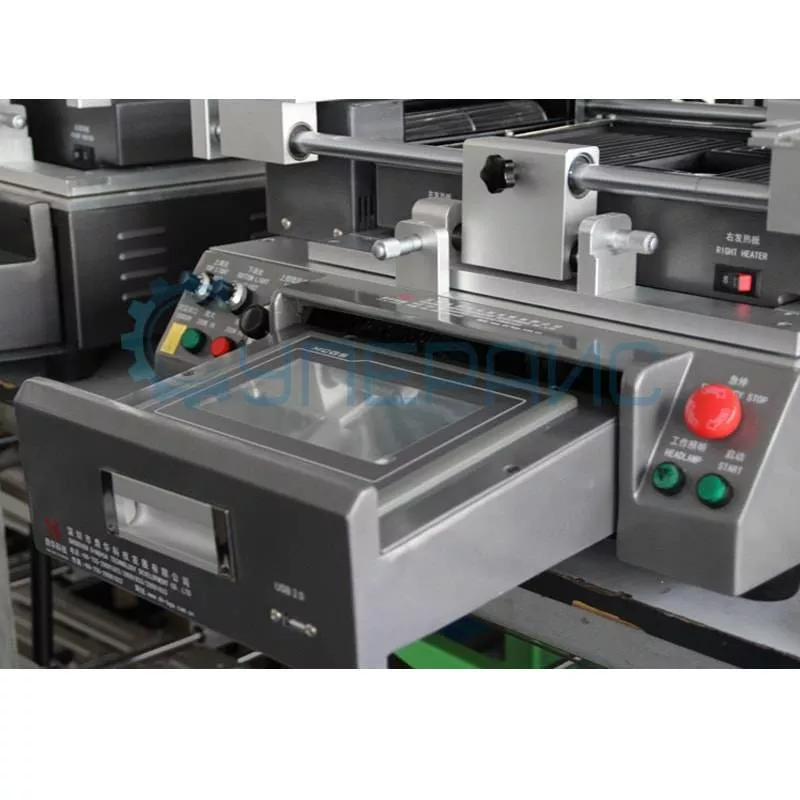

Рисунок 6. Выдвижная панель с цветным сенсорным дисплеем.

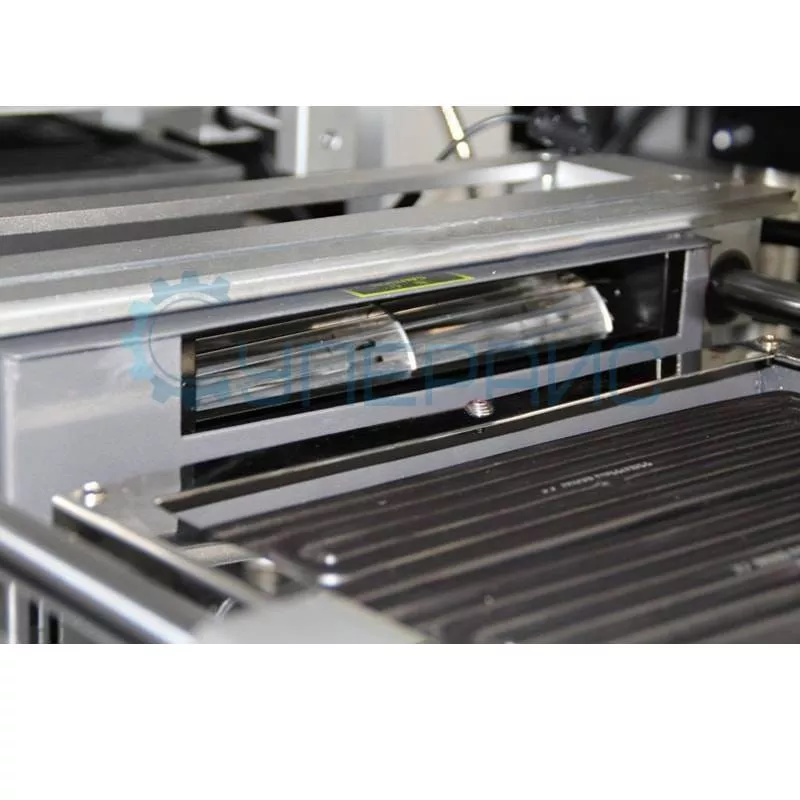

Рисунок 7. Система охлаждения.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
