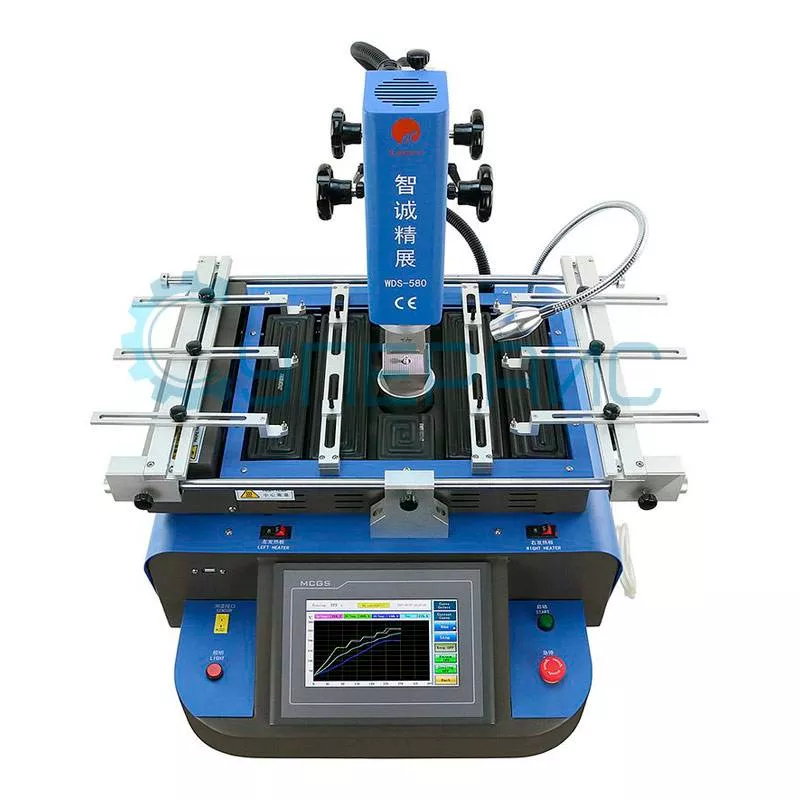

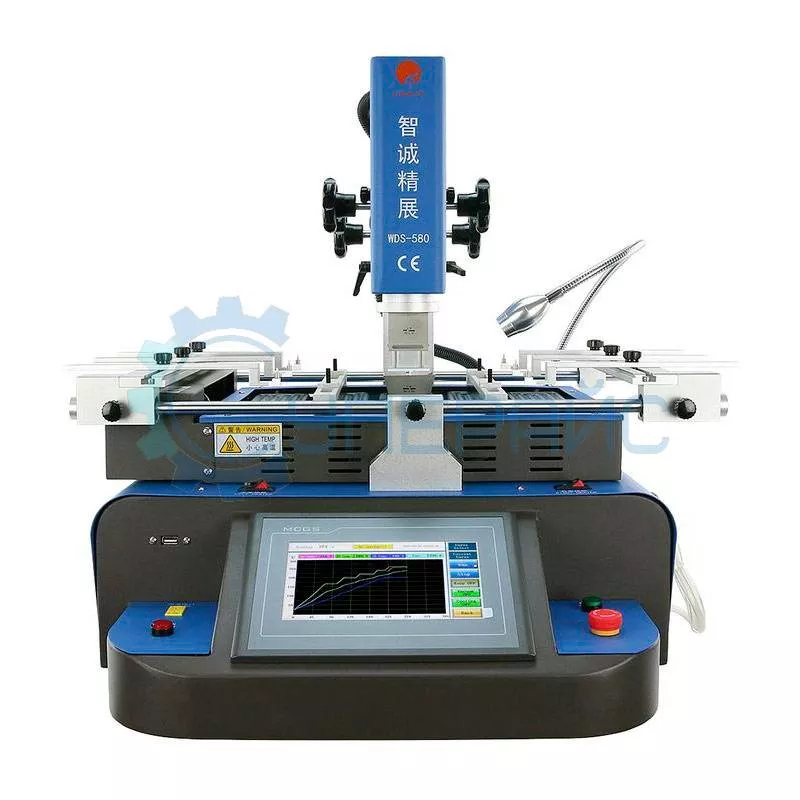

Инфракрасная паяльная станция WISDOMSHOW WDS-580
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ WISDOMSHOW WDS-580
| Характеристики инфракрасной паяльной станции | |
| Рабочее напряжение | переменный ток 220 В ± 10%, 50/60 Гц |
| Мощность | 4800 Вт |
| Размеры BGA чипов | не более 60 х 60 мм минимальный размер 1 х 1 мм |
| Размеры печатной платы | не более 400 х 370 мм минимальный размер 10 х 10 мм |
| Подсветка рабочей зоны | одна светодиодная лампа |
| Применение | свинцовая и бессвинцовая пайка |
| Хранение термопрофилей | 20000 групп |
| Позиционирование | V-образный паз, универсальные крепления |
| Регулировка верхнего нагревателя | вправо/влево, вперед/назад |
| Толщина печатной платы | от 0,3 мм до 5 мм |
| Контроль температуры | К-термопара по замкнутому контуру, независимое измерение температуры сверху вниз |
| Точность температуры | ± 3°С |
| Охлаждение печатной платы | да |
| Дополнительные держатели для платы | да |
| Настройка в реальном времени и отображение текущего температурного профиля | да |
| Вакуумный пинцет | да |
| Внешний датчик температуры | да |
| Защита от перегрева | да |
| Язык интерфейса | английский, китайский |
| Характеристики верхнего нагревателя | |
| Мощность | 800 Вт |
| Нагревательный элемент | термовоздушный |
| Характеристики нижнего нагревателя | |
| Мощность | 1200 Вт |
| Нагревательный элемент | термовоздушный |
| Характеристики ИК преднагревателя | |
| Мощность | 2700 Вт |
| Нагревательный элемент | инфракрасный |
| Общие характеристики | |
| Дисплей | 7-дюймовый сенсорный дисплей |

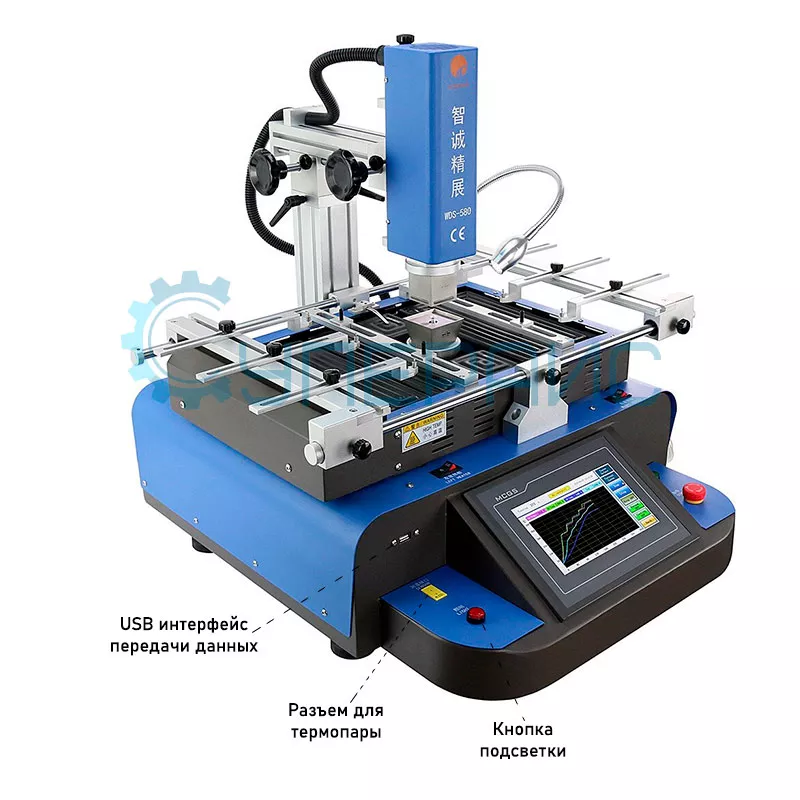

| Внешний порт | USB |
| Габариты | 650 х 590 х 500 мм |
| Вес нетто | 40000 г |
| Комплектация | инфракрасная паяльная станция WISDOMSHOW WDS-580 - 1 шт |
| | сменные насадки для нижнего нагревателя 50 х 50 мм – 1 шт сменные насадки для верхнего нагревателя 18 х 18 мм, 28 х 28 мм, 38 х 38 мм, 41 х 41 мм – 4 шт термопара - 1 шт держатель для нестандартных плат - 6 шт крепёжный винт - 6 шт силиконовая насадка для вакуумного захвата - 3 шт дополнительный боковой держатель для больших печатных плат - 1 шт кисточка - 1 шт T-образный винт - 3 шт инструкция по эксплуатации - 1 шт |
Инфракрасная паяльная станция WISDOMSHOW WDS-580 для BGA корпусов
ИК станция от производителя WISDOMSHOW – профессиональное решение для разборки и сборки систем BGA, UBGA, CBGA, CCGA, CSP, QFN, MLF, PGA. Устройство предназначено для ремонта материнских плат, компьютеров, видеокарт, ноутбуков, консолей и мобильных телефонов.
Данное паяльное оборудование позволяет программировать 20000 профилей нагрева, отслеживать их, а также изменять уже установленные параметры в любое время (в том числе во время нагрева). Чтобы лучше гарантировать конечный результат, каждый профиль можно запрограммировать в 8 температурных блоках. После завершения процесса нагрева возможно проанализировать полную форму волны на дисплее.

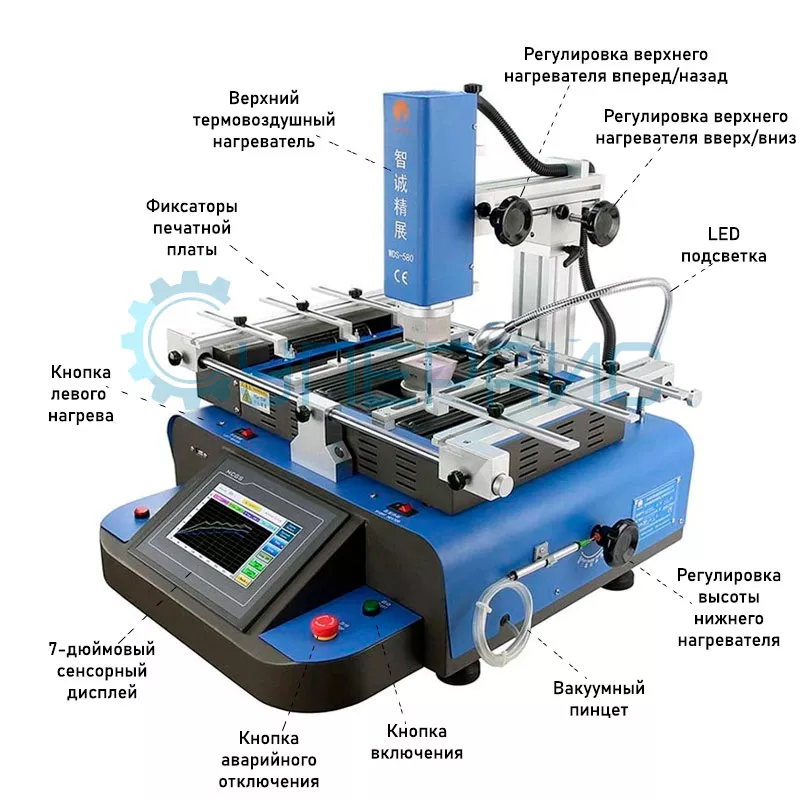

Все параметры, такие как: заданная температура, время нагрева, повышения температуры, охлаждения, работы вакуумного захвата, устанавливаются независимо с помощью сенсорной 7-дюймовой панели управления. На дисплее отображаются все параметры работы станции в режиме реального времени, включая графическую визуализацию состояния процесса нагрева, а также заданные значения температуры на диаграммах.
На станции также есть кнопка аварийного отключения питания, которая останавливает процесс нагрева по запросу пользователя.

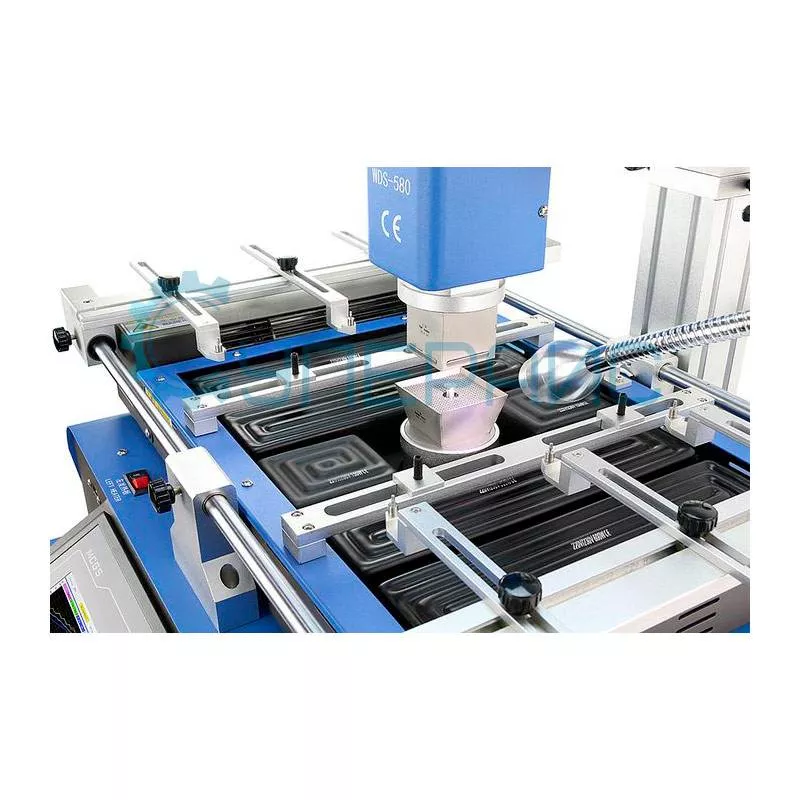

Для обеспечения наилучшего эффекта пайки на WDS-580 имеются 3 независимые зоны нагрева (верхняя, нижняя и нагреватель печатной платы), температуру которых можно контролировать и регулировать отдельно.
В случае слишком высоких неконтролируемых температур или возможности перегрева компонентов встроенная система защиты от чрезмерно высокой температуры остановит весь процесс и отключит электрическую цепь.
- ТОП ИК станций
- Как выбрать инфракрасную паяльную станцию
- Обзор характеристик инфракрасных паяльных станций
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
