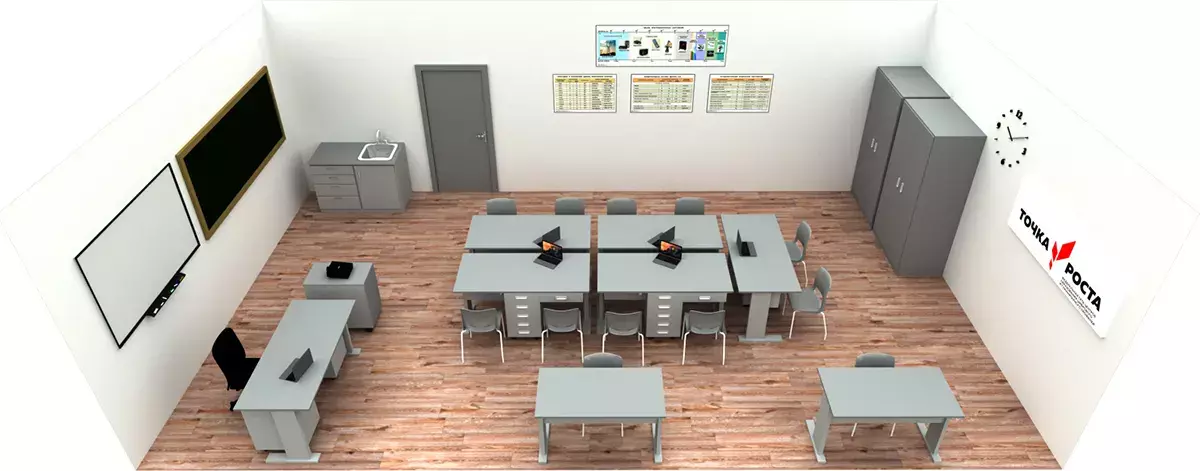

Кабинет для проектной деятельности «Физика» на 10 учащихся Химлабо

№ п/п

Наименование изделия

Количество

Краткая аннотация

1

Аудиторная мебель

1.1

Стул ученический

10

Стул ученический на металлокаркасе.

Металлокаркас - плоскоовальная труба, покрытая порошковой краской. Сидение и спинка - пластик эргономичной формы.

Габариты (ШхГхВ), мм 450х480х460 мм.

1.2

Тумба-мойка лабораторная

1

Тумба с установленным сантехническим оборудованием (кран, раковина). Корпус - ЛДСП.

Габариты (ШхГхВ), мм 800х600х850..

1.3

Аудиторная доска

1

Доска трехэлементная для мела и фломастера.

Рабочая поверхность выполнена из стального эмалированного листа (зеленый - для мела, белый - для фломастера), покрыта стеклоэмалью.

Длина 240 см. Высота 100 см.

1.4

Шкаф

2

Двухстворчатый шкаф с глухими дверцами.

5 переставляемых полок.

Габариты (ШхГхВ), мм 864х600х1965

1.5

Стол для демонстрационного оборудования

2

Габариты (ШхГхВ), мм 1200х500х760.

2.

Демонстрационно-лабораторный комплекс по физике

2.1

Демонстрационный лабораторный комплекс по физике (ДЛКФ)

1

Комплекс представляет собой рабочее место учителя физики малокомплектной школы для проведения демонстраций, а также для творческой экспериментальной и проектной деятельности учащихся, и обеспечивает:

- проведение демонстраций физических законов и явлений с использованием современного мультимедийного цифрового оборудования;

- проведение полного цикла лабораторных и практических работ по физике на базовом и углубленном уровнях в соответствии с ФГОС;

- выполнение учащимися проектных и учебно-исследовательских работам по физике;

- подготовку и выполнение экспериментальных заданий ОГЭ (ГИА) по физике.

Комплекс гарантирует защищенность оборудования при хранении.

Оборудование, входящее в состав Комплекса позволяет выполнять демонстрации, лабораторные и практические работы по физике предусмотренные примерными программами ФГОС, экспериментальные задания ОГЭ (ГИА), а также учебно-исследовательские проекты.

Комплекс содержит: столешницу, установленную на две боковые опоры, две напольных тумбы с ящиками и одну подкатную тумбу с полками для оборудования. Напольные тумбы установлены около боковых опор по краям столешницы с образованием рабочего места между тумбами. Между напольными тумбами в средней части столешницы размещен дополнительный ящик. Ящики напольных тумб, полки подкатной тумбы и дополнительный ящик выполнены с возможностью размещения и/или фиксации оборудования, приборов, посуды и принадлежностей для проведения демонстраций и исследований.

Габаритные размеры комплекса без подкатной тумбы (ШхГхВ) - 1500х700х765 мм.

Столешница выполнена из ЛДСП размером 1500х700 мм, толщиной 25 мм с защитным, не имеющим пор, химически стойким, ламинированным пластиковым покрытием толщиной 0,5 мм серого цвета. На рабочей поверхности столешницы, в средней ее части, должно быть установлено 5 втулок с резьбовым отверстием М6 для закрепления стержней лабораторных штативов экспериментальных установок. В задней части столешницы установлено 3 втулки с резьбовым отверстием М6 для закрепления стержней штативов для веб-камер.

Боковые опоры выполнены из двух параллельных вертикально установленных стальных труб толщиной 1,5 мм квадратного 40х40 мм сечения, опирающихся на профильную подошву с двумя регулируемыми по высоте опорами, а в верхней части имеющих опорную платформу. Опоры должны быть окрашены полимерной краской. Задняя стенка стола должна быть выполнена из ЛДСП толщиной 16 мм.

Напольная тумба 1 выполнена из ЛДСП толщиной 16 мм и имеет 5 выдвижных ящиков. Габаритные размеры напольной тумбы: ширина - 400, глубина - 640, высота - 740 мм.

Напольная тумба 2 выполнена из ЛДСП толщиной 16 мм и имееь 4 выдвижных ящика. Габаритные размеры напольной тумбы: ширина - 500, глубина - 640, высота - 740 мм.

Габаритные размеры дополнительного выдвижного ящика: ширина - 490, глубина - 610, высота - 120 мм.

Подкатная тумба закрывается дверцей и может быть установлена с любой боковой стороны стола. Дверца тумбы навешивается на петли, обеспечивающие открытие дверцы более чем на 160 градусов. Подкатная тумба выполнена из ЛДСП толщиной 16 мм и имеет 3 выдвижных полки. Габаритные размеры подкатной тумбы (ШхГхВ) - 500х700х765 мм. Подкатная тумба установлена на 4 роликовых колеса, вращающихся на 360 градусов. Столешница тумбы выполнена из ЛДСП размером 500х700 мм, толщиной 25 мм с защитным, не имеющим пор, химически стойким, ламинированным пластиковым покрытием толщиной 0,5 мм серого цвета.

Выдвижные ящики и полки комплекса оборудованы системой предотвращающей выпадение полном выдвижении и позволяющей полностью вынуть ящик или полку при необходимости.

Все дверцы и ящики лабораторного комплекса имеют запирающие устройства (все замки комплекса открываются/закрываются одним ключом), препятствующие несанкционированному доступу учащихся к оборудованию и приборам, а также нестираемые контрастные надписи с информацией о содержащихся в ящиках и полках оборудовании, приспособлениях и др.

Напольная тумба №1:

- в ящике №1 «Механика» размещены металлические крепежные детали, узлы и приспособления для проведения учебных опытов по механике и набор для изучения закона сохранения энергии;

- в ящике №2 «Механика. Молекулярная физика и термодинамика» размещены стеклянная, пластиковая посуда, а также принадлежности и оборудование, необходимое для монтажа учебных экспериментальных установок для проведения учебных опытов по молекулярной физике, термодинамике и механике;

- в ящике №3 «Электродинамика» размещены оборудование и принадлежности для проведения учебных опытов по электродинамике и электростатике;

- в ящике №4 «Оптика. Квантовые явления. Источники питания» находится оборудование и принадлежности для проведения учебных опытов по оптике и квантовым явлениям, а также источники питания и зарядное устройство;

- в ящике №5 «Средства измерения» размещены измерительные приборы и средства;

- в ящике №6 (Дополнительный выдвижной ящик) «Цифровая лаборатория. Электронные компоненты» находится цифровая лаборатория, состоящая из измерительного блока и датчиков, комплекты для изучения полупроводников: «Диоды», «Транзисторы и тиристоры», «Оптоэлектроника», «Микросхемы», наборы резисторов и конденсаторов, комплект «Радиоконструктор».

Напольная тумба №2:

- в ящике №7 «Механика. Демонстрационное оборудование» размещены комплект для изучения прямолинейного движения, баллистический пистолет, маятник Максвелла;

- в ящике №8 «Механика. Демонстрационное оборудование» размещены приборы для демонстрации условий плавания тела и давления в жидкости, волновая ванна, сообщающиеся сосуды;

- в ящике №9 «Механика. Молекулярная физика и термодинамика. Демонстрационное оборудование» размещены измерительные приборы: гигрометр и барометр-анероид, камертоны на резонирующих ящиках, шар Паскаля, шар с кольцом, прибор для демонстрации теплопроводности, комплект для демонстрации поверхностного натяжения, цлиндры свинцовые со стругом;

- в ящике №10 «Электродинамика и электростатика» размещены: набор для демонстрации закона Джоуля-Ленца, электроскопы, султаны электростатические, модели генератора, модель электродвигателя, набор для демонстрации спектров электрических полей.

Подкатная тумба:

На полке №1 «Ноутбук. Проектор. Демонстрационное оборудование» размещены нотбук, мультимедиапроектор, веб-камеры.

На полке №2 «Осциллограф. Микроскоп. Демонстрационное оборудование» размещены запоминающий двухканальный осциллограф, цифровой микроскоп.

На полке №3 «Источники энергоснабжения. Демонстрационное оборудование» размещены генератор низкочастотный, высоковольтный источник тока.

3

Демонстрационное оборудование, размещенное в шкафах

3.1

Столик подъемный

1

Тип столика: учебный/лабораторный.

Функция подъема и опускания столика - наличие.

3.2

Прибор для изучения плавания тел

1

Предназначен для демонстрации плавания тела на поверхности жидкости, внутри жидкости, погружения тела до дна сосуда.

Положение тела в жидкости регулируют путем изменения давления над свободной поверхностью жидкости в пределах не более ±50 мм рт.ст.

Диаметр сосуда с жидкостью не менее 25 мм, длина не менее 40 см.

Соотношение диаметров сосуда с жидкостью и плавающего тела не более 3 : 1.

Длина плавающего тела не более 80 мм.

3.3

Прибор для демонстрации равномерного движения

1

Служит для наблюдения и изучения равномерного прямолинейного движения тела, измерения перемещения, определения скорости движения тела, а также используется при введении понятия системы отсчета и основных кинематических характеристик прямолинейного движения.

Обеспечивает перемещение тела на расстояние не менее 0,8 м, при скорости движущегося тела не более 5 см/с.

3.4

Желоб Галилея

1

Предназначен для демонстрации равноускоренного прямолинейного движения и исследования его закономерностей. С помощью желоба Галилея измеряют перемещения, среднюю и мгновенную скорости, ускорения.

Длина желоба не менее 1,2 м.

Диаметр стального шара не менее 30 мм.

В комплект входят желоб, стальной шар, подставка с упором.

3.5

Трубка Ньютона универсальная

1

Предназначена для демонстрации свободного падения тел, действия атмосферного давления, влияния среды на движение тел под действием силы тяжести, фонтана в разреженном воздухе, метода измерения длины звуковой волны с помощью акустического резонанса, охлаждения газа при его адиабатном расширении и других опытов по курсу физики основной и полной школы.

Прибор выполнен в виде трубки из прозрачного материала, с пробками на концах. Одна из пробок снабжена вентилем. м. Внутрь трубки помещены: перо, кусочек капроновой ткани и металлическое тело малого размера. Разность времен падения объектов наблюдения должна составлять не менее двух секунд

3.6

Лабораторный комплект (набор) по электростатике

1

Обеспечивает проведение демонстраций: явления электризации тел трением, закона сохранения электрического заряда, взаимодействие одноименных и разноименных электрических зарядов, линий напряженности электрического поля, а также применяется при организации самостоятельных ученических наблюдений и опытов при изучении тем «Электрические явления» и «Электростатика».

Состав набора:

Электроскоп 2 шт.

Штатив изолирующий 2 шт.

Султан электростатический 2 шт.

Палочка стеклянная 1 шт.

Палочка эбонитовая 1 шт.

3.7

Трубка с двумя электродами

1

Предназначен для демонстрации возникновения и развития тлеющего разряда в газе, исследования зависимости цвета разряда от химического состава газа, исследования зависимости условий возникновения тлеющего разряда от напряженности электрического поля и давления газа.

Стеклянная трубка диаметром 35-40 мм и длиной 400-500 мм имеет на концах шлифы, в которые устанавливают герметизирующие пробки с запрессованными электродами. Трубка имеет отвод для соединения с вакуумным насосом.

3.8

Прибор для демонстрации давления в жидкости

1

Предназначен для демонстрации изменения давления внутри жидкости с глубиной погружения, независимости давления на данной глубине от ориентации датчика давления и зависимости давления жидкости от ее плотности.

Прибор состоит из основания с закрепленным датчиком давления сильфонного типа, двух держателей шарнирно соединенных с основанием и соединительной эластичной трубки с патрубком на конце.

Чувствительность датчика давления не менее 70 Па/см.

Линейность изменения показаний с глубиной погружения.

Максимальная глубина погружения не менее 30 см.

3.9

Насос вакуумный электрический

1

Прибор представляет собой электрический одноступенчатый масляный вакуумный насос и предназначен для создания газового разрежения.

Основные технические параметры:

габаритные размеры в упаковке: ширина 31-32см, длина 15-17см, высота 27-28см.

Вес, кг, не более 7,0.

Питание, В/Гц 220/50.

Мощность, Вт 120.

Предельное давление, Па, не более 10.

Комплект поставки: насос, флакон с маслом, руководство по эксплуатации.

3.10

Манометр жидкостной

1

Предназначен для выяснения принципа действия открытого манометра, измерения давления до 400 мм водяного столба выше и ниже атмосферного давления. Его можно применять в качестве чувствительного индикатора для наблюдений изменения давлений при постановке опытов по курсу физики.

Представляет собой U-образную стеклянную трубку, закрепленную на панели с оцифрованной шкалой.

3.11

Прибор для демонстрации атмосферного давления

1

Предназначен для демонстрации существования атмосферного давления и его силы.

Прибор представляет собой два полушария с ручками и хорошо пришлифованными краями-рантами. Диаметр полушария не менее 100 мм. На одном из полушарий установлен кран со штуцером для подсоединения его с помощью шланга к вакуумному насосу.

3.12

Источник постоянного и переменного напряжения

1

Предназначен для питания регулируемым переменным и постоянным током электрических схем при проведении демонстраций.

Выходные плавно регулируемые напряжения: - переменное, В, с током нагрузки до 10 А: 0…30±3;

- постоянное (пульсирующее), В, с током нагрузки до 10 А: 0…30±3.

Потребляемая мощность, ВА, не более: 300.

3.13

Тарелка вакуумная

1

Предназначена для демонстрации опытов в замкнутом объеме с разреженным воздухом. Используется с вакуумным насосом.

Позволяет провести следующие демонстрации: необходимость упругой среды для распространения звуковых колебаний, устройство и действие манометра, зависимость температуры кипения жидкости от давления и др.

3.14

Ведерко Архимеда

1

Предназначен для демонстрации действия жидкости на погруженное в нее тело и измерения величины выталкивающей силы (силы Архимеда).

3.15

Огниво воздушное

1

Предназначено для демонстрации воспламенения горючей смеси при ее быстром сжатии и для пояснения принципа зажигания топлива в двигателях внутреннего сгорания типа дизеля.

Представляет собой толстостенный цилиндр из прозрачной пластмассы. Внутри цилиндра ходит поршень на металлическом штоке с рукояткой.

3.16

Прибор Ленца

1

Предназначен для демонстрации взаимодействия индукционного тока с магнитом при изучении электромагнитной индукции.

Прибор состоит из основания, в которое вставляется стойка, и перекладины, в защелки которой крепятся алюминиевые кольца - цельное и с прорезью. В середине перекладины расположено гнездо для насаживания на острие иглы стойки.

3.17

Магнит дугообразный демонстрационный

1

Предназначен для использования при изучении магнитного поля и электромагнитной индукции.

Магнит U-образной формы изготовлен из полосовой стали сечением 10х20 мм, размер просвета между полюсами 40тмм. Половины магнита окрашены в разные цвета.

3.18

Стрелки магнитные на штативах

1

Предназначены для демонстрации взаимодействия полюсов магнитов, ориентации магнита в магнитном поле Земли и других опытов по магнетизму и электромагнетизму.

Стрелка представляет собой намагниченную полоску из стали с запрессованным латунным гнездом для установки на иглу пластмассовой стойки.

3.19

Набор тел равной массы

1

Набор предназначен для проведения демонстрационных опытов при введении понятия плотности твердого тела.

Материал: Латунь, сталь, дюраль

3.20

Магнит полосовой демонстрационный

1

Предназначен для использования в демонстрационных опытах для получения магнитных спектров, качественного изучения свойств магнита, движения проводника с током в магнитном поле и опытов по электромагнитной индукции.

В комплекте 2 магнита.

4

Лабораторный комплекс для учебной практической и проектной деятельности

4.1

Лабораторный комплекс для учебной практической и проектной деятельности по физике (ЛКФ)

5

Комплекс представляет собой автоматизированное исследовательское рабочее место для физических исследований для учащихся основной и средней общеобразовательной школы и обеспечивает:

- проведение полного цикла лабораторных и практических работ по физике на базовом и углубленном уровнях в соответствии с ФГОС;

- формирование навыков работы с современным лабораторным оборудованием и ЭСО;

- переход к самостоятельным проектным и учебно-исследовательским работам по физике;

- подготовку и выполнение экспериментальных заданий ОГЭ (ГИА) по физике.

Комплекс гарантирует защищенность оборудования при хранении. Оборудование, входящее в состав Комплекса позволяет выполнять лабораторные и практические работы по физике предусмотренные примерными программами ФГОС, экспериментальные задания ОГЭ (ГИА), а также учебно-исследовательские проекты.

Комплекс рассчитан на одновременную работу 2-х учащихся.

Лабораторный комплекс содержит: столешницу, установленную на две боковые опоры, напольную тумбу с ящиками для оборудования, опору с поворотным кронштейном для установки ноутбука. Напольная тумба установлена в средней части столешницы с образованием рабочего места между каждой боковой опорой и напольной тумбой. Между одной боковой опорой и напольной тумбой размещена полка с дверцей, а между другой боковой опорой и напольной тумбой размещен дополнительный ящик. Ящики напольной тумбы, полка и дополнительный ящик выполнены с возможностью размещения и/или фиксации оборудования, приборов, посуды и принадлежностей для проведения исследований.

Стул ученический на металлокаркасе - 2 шт.

Металлокаркас - плоскоовальная труба, покрытая порошковой краской. Сидение и спинка - пластик эргономичной формы.

Габариты (ШхГхВ), мм 450х480х460 мм.

Габаритные размеры лабораторного комплекса: ширина и глубина определяются габаритными размерами столешницы, высота - 765 мм.

Столешница шириной 1500, глубиной 700 выполнена из ЛДСП, толщиной 25 мм с защитным, не имеющим пор, ламинированным пластиковым покрытием толщиной не менее 0,5 мм. На рабочей поверхности столешницы, в средней ее части, установлено 5 втулок с резьбовым отверстием М6 для закрепления стержней лабораторных штативов.

Боковые опоры выполнены из двух параллельных вертикально установленных стальных труб толщиной 1,5 мм квадратного 40х40 мм сечения, опирающихся на профильную подошву с двумя регулируемыми по высоте опорами, а в верхней части имеющих опорную платформу. Опоры окрашены полимерной краской. Задняя стенка стола выполнена из ЛДСП толщиной 16 мм.

Напольная тумба выполнена из ЛДСП толщиной 16 мм и имеет 5 выдвижных ящиков. Габаритные размеры напольной тумбы: ширина - 400 мм, глубина - 640 мм, высота - 740 мм.

Габаритные размеры полки: ширина - 480 мм, глубина - 330 мм , высота - 400 мм.

Габаритные размеры дополнительного выдвижного ящика: ширина - 510 мм, глубина - 610 мм, высота - 120 мм.

Выдвижные ящики комплекса оборудованы системой предотвращающей выпадение ящика при его полном выдвижении и позволяющей полностью вынуть ящик при необходимости.

Все дверцы и ящики лабораторного комплекса имеют запирающие устройства (все замки комплекса открываются/закрываются одним ключом), препятствующие несанкционированному доступу учащихся к оборудованию и приборам, а также нестираемые контрастные надписи с информацией о содержащихся в ящиках и полках оборудовании, приспособлениях и др.

Напольная тумба:

- в ящике №1 «Механика» размещены металлические крепежные детали, узлы и приспособления для проведения учебных опытов по механике и набор для изучения закона сохранения энергии;

- в ящике №2 «Механика. Молекулярная физика и термодинамика» размещены стеклянная, пластиковая посуда, а также принадлежности и оборудование, необходимое для монтажа учебных экспериментальных установок для проведения учебных опытов по молекулярной физике, термодинамике и механике;

- в ящике №3 «Электродинамика» размещены оборудование и принадлежности для проведения учебных опытов по электродинамике и электростатике;

- в ящике №4 «Оптика. Квантовые явления. Источники питания» находится оборудование и принадлежности для проведения учебных опытов по оптике и квантовым явлениям, а также источники питания и зарядное устройство;

- в ящике №5 «Средства измерения» размещены измерительные приборы и средства.

Выдвижной ящик «Цифровая лаборатория. Электронные компоненты»:

- цифровая лаборатория, состоящая из измерительного блока и датчиков;

- комплекты для изучения полупроводников: «Диоды», «Транзисторы и тиристоры», «Оптоэлектроника», «Микросхемы»;

- наборы резисторов и конденсаторов;

- комплект «Радиоконструктор».

Полка в левой части стола под столешницей. «Компьютер. Цифровой микроскоп»:

- ноутбук;

- оптический микроскоп;

- камера окулярная SCMOS.

5.

Тематические таблицы постоянного экспонирования

5.1

Таблица «Шкала электромагнитных излучений»

1

Предназначена для постоянного экспонирования в кабинете.

Содержит шкалы длин волн и частоты электромагнитных излучений, примеры излучающих устройств и видов излучений.

Полноцветная печать выполнена на бумаге плотностью 150 г/м². Формат 180х60 см., двухстороннее матовое ламинирование.

5.2

Таблица «Международная система единиц (СИ)»

1

Предназначена для постоянного экспонирования в кабинете.

Содержит основные и дополнительные физические величины международной системы единиц, их обозначения и единицы измерения.

Полноцветная печать выполнена на бумаге плотностью 150 г/м². Формат 90х60 см, двухстороннее матовое ламинирование.

5.3

Таблица «Приставки и множители физических величин»

1

Предназначена для постоянного экспонирования в кабинете.

Содержит информацию о приставках и множителях физических величин, их обозначения и примеры применения.

Полноцветная печать выполнена на бумаге плотностью 150 г/м². Формат 90х60 см, двухстороннее матовое ламинирование.

5.4

Таблица «Фундаментальные физические постоянные»

1

Предназначена для постоянного экспонирования в кабинете.

Содержит фундаментальные физические постоянные (скорость света в вакууме, постоянные Авогадро, Планка и другие), их обозначения и значения величин.

Полноцветная печать выполнена на бумаге плотностью 150 г/м². Формат 90х60 см, двухстороннее матовое ламинирование.

5.5

Комплект таблиц по физике для оформления кабинета (25 таблиц)

1

Комплект таблиц иллюстрирует: основные правила проведения экспериментов и решения задач, основные физические явления, понятия и законы по механике, молекулярной физике и термодинамике, электродинамике, оптике и квантовым явлениям.

Таблицы 4+0 на полиграфическом картоне с односторонним мелованием плотностью 250 г/м². Формат не менее 40х65 см.

Комплект находится в папке, изготовленной из картона плотностью 250 г/м² с односторонним мелованием.

Комплект обеспечен методическими рекомендациями по использованию. В методических рекомендациях по каждой таблице приведен содержательный материал для учителя и методика использования ее в учебном процессе.

6

Методические пособия

6.1

Методическое пособие по использованию ЛКФ

1

Методическое пособие на бумажном носителе в 2-х частях: часть 1. Базовый и углубленный уровень, часть 2. Учебно-исследовательские и проектные работы..

Методическое пособие содержит описание состава и устройства лабораторного комплекса для учебной практической и проектной деятельности по физике, общие рекомендации по проведению работ и опытов, подробные описания каждого из указанных в них 170 экспериментов, лабораторных работ, работ физического практикума, примеров выполнения экспериментальных заданий ОГЭ (цель проведения опыта, необходимое оборудование, порядок выполнение эксперимента), а также 50 учебных исследовательских проектов, в том числе компьютеризированных работ и работ с цифровым микроскопом.

6.2

Методическое пособие по использованию ДЛКФ

1

Пособие содержит описание демонстрационного лабораторного комплекса по физике, рассматриваются основные приемы работ с оборудованием из его состава в учебном кабинете, даны рекомендации по проведению демонстрационных экспериментов по физике с использованием этого оборудования.

6.3

Комплект дисков с видеозаписями демонстрационных опытов

1

Содержит 22 DVD-диска с видеозаписями демонстрационных опытов по следующим темам: гидроаэростатика, механические волны, механические колебания, молекулярная физика, основы молекулярно-кинетической теории, основы термодинамики, геометрическая оптика, волновая оптика, электростатика, постоянный электрический ток, магнитное поле, электрический ток в средах, электромагнитная индукция, электромагнитные колебания, электромагнитные волны, квантовые явления, излучение и спектры.

Видеопособия дополняют натурные опыты по физике

7.

Интерактивная доска

1

Размер активной (рабочей) поверхности 1560*1170 мм (78”)
